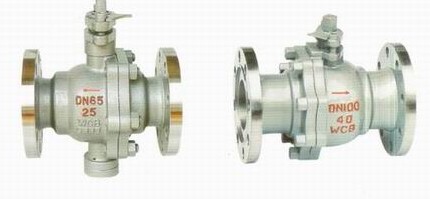

產品說明：

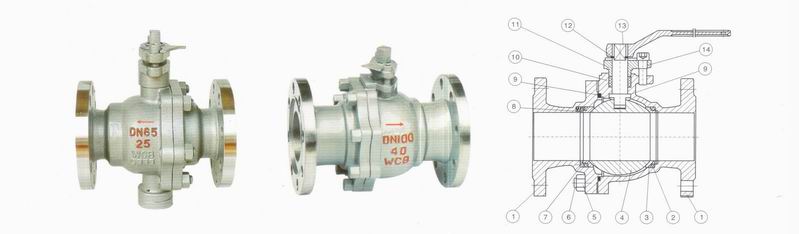

產品結構特點 經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。 1、采用特別設計的補償性可動金屬閥座結構，密封可靠。 2、本系列球閥應按規定流向使用。 3、本系列球閥可配多種驅動裝置。 主要零件及材質
序號
零件名稱
材質
GB
ASTM
1
閥體
WCB
A216-WCB
8
彈簧
60Si2Mn
AISI 9260
2
密封圈
柔性石墨
9
墊片
柔性石墨+不銹鋼
B12.10-304/F.G
3
閥座
1Cr18Ni9Ti
304
10
填料
4
球體
1Cr13
A276-420
11
填料壓蓋
5
螺母
35
A194-2H
12
擋圈
65Mn
AISI 1066
6
螺柱
35CrMoA
A193-B7
13
閥桿
A276-410
7
座墊
14
螺釘
主要性能規范
壓力等級
公稱壓力
磅級
1.6
2.5
4.0
6.4
10.0
150
300
400
600
試驗壓力
殼體試驗
2.4
3.75
6.0
9.6
15.0
3.03
7.5
10.2
密封試驗
1.76
2.75
4.4
7.04
11.0
2.2
5.5
7.48
適用工況
適用介質
紙漿、漿料、粉塵及各種固體顆粒介質
適用溫度
-196~≤550℃
適用規范
設計制造按
GB12237-89 API60 JP17S-48
法蘭尺寸按
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214
結構長度按
GB12221-89 ANSI B16.0 JIS B2002
檢驗試驗按
JB/T9092-99 API598
注：法蘭硬密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同
