產品說明：
一、產品概述
我廠生產的通風蝶閥 采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率 小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥 廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
二、主要參數
公稱壓力（MPa)
0.05MPa
介質溫度
-30℃～-350℃
強度試驗
0.1MPa
適用介質
冷熱風、煙氣
介質流速
25m/s
泄漏率
3%
三、主要零件材料
零件名稱
閥體
閥板
閥軸
材料
碳鋼
碳鋼、不銹鋼

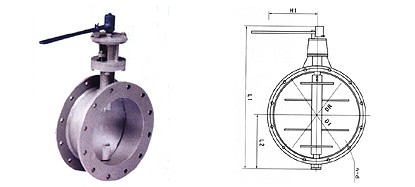

四、TD41W手柄操作通風蝶閥主要外形連接尺寸 單位：mm
DN
D
D1
L
L1
n-Фd
b
H1
150
240
210
100
377
8-12
8
250
200
290
260
426
345
310
120
485
10
350
300
405
370
539
8-14
455
420
140
12-18
400
505
470
652
450
570
530
160
781
16-18
500
620
580
835
600
720
680
180
946
12
550
700
820
780
1044
800
920
880
1159
